Helicoil Quality Self Tapping Three Cutting Bores Inserts

Helicoil Quality Self Tapping Tiga Cutting Bores Inserts adalah bushings logam silinder dengan benang dalaman dan luaran dan direka khusus untuk memotong benang mereka sendiri kerana mereka sedang didorong ke dalam lubang dibor. Mereka menyediakan benang yang tahan haus kekal dalam pelbagai bahan, dari teguh hingga ketuk, keluli kekuatan tinggi untuk plastik rapuh.
Tindakan pemotongan thread dilakukan oleh slot pemotongan pada sisipan. Dengan mengetuk benangnya sendiri, selak penyaduran diri menghapuskan keperluan untuk lubang pra-mengetuk.

Reka bentuk ringkas : Standard Kerja 307

Reka bentuk lama : Standard Kerja 308

Ciri-ciri :

1.Self mengetuk - tiada pra-mengetuk diperlukan
2. tinggi rintangan tarik keluar
3. tahan terhadap getaran, boleh menahan getaran tanpa melonggarkan
4.Produks berkualiti tinggi, tetap, tahan haus benang
5.Unlimited usulan semula kegunaan
6. Perlindungan komponen mahal dari kerosakan
7. mudah dipasang, standard chaps boleh digunakan
8. pelbagai gaya untuk memenuhi hampir setiap permohonan

Aplikasi Biasa:

1. Automotif

2. Pembinaan loji dan peralatan

3. Industri bekalan kereta api

4. Elektro-teknik dan teknik makmal

5. Perkakas rumah tangga

6. Kejuruteraan perubatan

Bahan pemasangan:

- Letakkan besi

- Aloi magnesium

- Aluminium dan aloi aluminium

- Duroplastik, termoplastik

(dengan pengecualian termoplastik getah-lembut <100 shore="">

Bahan & Selesai:

- Keluli tahan karat 303, passivated

-Perkara-keras keluli, bersalut zink, kuning chromated

Bahan, reka bentuk dan kemasan lain atas permintaan :

-Brass

- Keluli tahan karat, bersalut zink, biru dilepaskan

-Perkara-keras keluli, zink / nikel saduran, telus passivated

Thread benang dalaman A : Seperti dalam ISO 6H

Bulu luar E : Bulu khas dengan akar thread yang diratakan, toleransi mengikut kerja Standard.

Parameter Teknikal :

Dimensi dalam mm

Siri Metrik
Bahagian Keluli Karbon	Bahagian Keluli Tahan Karat No.	Thread Dalaman	Thread Luar		Panjang	Nilai garis panduan untuk menerima lubang diameter	Kedalaman lubang sempit minimum untuk lubang buta
Keluli karbon (1215)	SUS303	A	E	P	B	L	T
307030001	307030002	M3	5	0.6	4	4.7 hingga 4.8	6
308030001	308030002	M3	5	0.6	6	4.7 hingga 4.8	8
307035001	307035002	M3.5	6	0.8	5	5.6 hingga 5.7	7
308035001	308035002	M3.5	6	0.8	8	5.6 hingga 5.7	10
307040001	307040002	M4	6.5	0.8	6	6.1 hingga 6.2	8
308040001	308040002	M4	6.5	0.8	8	6.1 hingga 6.2	10
307050001	307050002	M5	8	1	7	7.6 hingga 7.7	9
308050001	308050002	M5	8	1	10	7.6 hingga 7.7	13
307060001	307060002	M6	10	1.25	8	9.5 hingga 9.6	10
308060001	308060002	M6	10	1.25	12	9.5 hingga 9.6	15
307080001	307080002	M8	12	1.5	9	11.3 hingga 11.5	11
308080001	308080002	M8	12	1.5	14	11.3 hingga 11.5	17
307100001	307100002	M10	14	1.5	10	13.3 hingga 13.5	13
308100001	308100002	M10	14	1.5	18	13.3 hingga 13.5	22
307120001	307120002	M12	16	1.75	12	15.2 hingga 15.4	15
308120001	308120002	M12	16	1.75	22	15.2 hingga 15.4	26
307140001	307140002	M14	18	2	14	17.2 hingga 17.4	17
308140001	308140002	M14	18	2	24	17.2 hingga 17.4	28
307160001	307160002	M16	20	2	14	19.2 hingga 19.4	17
308160001	308160002	M16	20	2	24	19.2 hingga 19.4	28
307180001	307180002	M18	22	2	18	21.2 hingga 21.4	21
308180001	308180002	M18	22	2	24	21.2 hingga 21.4	28
308200001	308200002	M20	26	2	27	25.2 hingga 25.4	31
308220001	308220002	M22	26	2	30	25.2 hingga 25.4	34
308240001	308240002	M24	30	2	30	29.2 hingga 29.4	34

Proses Penyerahan Manual:

Pemasangan manual dengan alat memandu dan ketik sepana:

gambar

Pemasangan kecemasan menggunakan skru dan kacang:

gambar

Penyisipan manual biasanya dilakukan menggunakan alat manual melalui benang perempuan atau jika alat menggunakan soket heksagon. Anda juga boleh menggunakan alat kuasa untuk perhimpunan manual. Jika berbuat demikian, ia perlu dipastikan bahawa lengan berputar berada dalam kedudukan yang sesuai.

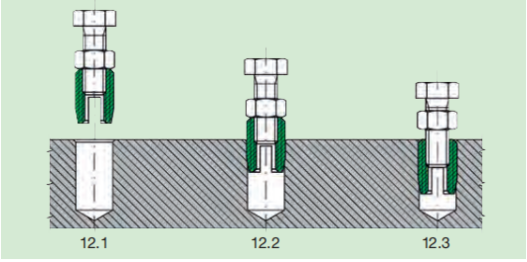

Imej 11.1 / 12.1

Thread memasukkan, memotong geometri (celah atau membosankan) harus menunjuk ke bawah. Perhatian perlu dibayar semasa melakukan supaya skru dengan kacang tidak menghadap ke arah geometri pemotongan setelah mengunci dengan kacang counter, sebagai ramuan sebaliknya tidak dilepaskan.

Imej 11.2 / 12.2

Skru di sisipan sehingga lebih kurang. 0.1-0.2 mm di bawah permukaan sekeping kerja (semasa pemasangan sementara menggunakan skru dan kacang, masukkannya hendaklah diproses sehingga rata). Perhimpunan menegak mesti dipastikan.

Imej 11.3 / 12.3

Keluarkan kacang counter, jika tidak, sisipan mungkin tidak boleh dibongkar. Selanjutnya skru alat skru / skru dalam.
